Hier geht es um die Belegung der Steckergehäuse. Diese Seite wird nur bei Bedarf erweitert. Solltet Ihr Fragen zu anderen Steckergehäusen haben schreibt mir eine Mail und ich werde die betreffenden Steckergehäuse dann dranhängen. Zur Info! Die hier abgebildeten und beschriebenen Steckergehäuse beiziehen sich alle auf die VW Polo 86c /2F Modelle, Bj. 7.1990 - 7.1993 mit AAU bzw. AAV-Motor. In 7.1993 hat es eine umfangreiche Änderung der elektrischen Anlage gegeben. Äußerlich erkennbar ist die Änderung am Entfall der Kühlmittelwarn-LED im Kombiinstrument und dem Entfall des zweiten Öldruckschalters am Zylinderkopf. |
|||||
| Montageanleitungen | ||||||
| VAG ET-Nummern | ||||||
| Gebrauchte Teile | ||||||
| Lieferanten | ||||||
| Drehmomenttabelle | ||||||
| Über mich | ||||||
| Polos Geschichte | ||||||
| Polobilder | ||||||
| Videothek | ||||||
| Polo auf Reisen | ||||||
| Gebrauchtwagen | ||||||
| Polos Links | ||||||
| Günstig Tanken | ||||||
| Forum | ||||||
| Gästebuch | ||||||
| Kontakt | ||||||
| Impressum | Lenkstockschalter, Stecker für Fernlicht, Lichthupe Im Schalttafelleitungsstrang | |||||
| Kammer | Kabelfarbe | Klemme |
|
|||
|
1 2 3 4 5
|
Weiß / Gelb Gelb Weiß / Schwarz Weiß Rot / Gelb
|
49 56B 56 56 A 30
|
||||

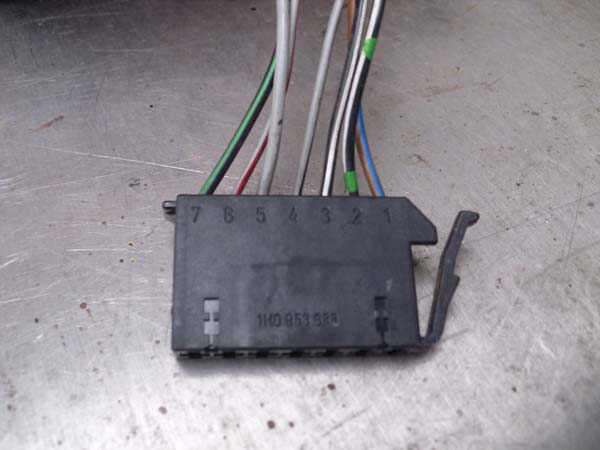

| Lenkstockschalter, Stecker für Blinkerschalter | Im Schalttafelleitungsstrang | |||||
| Kammer | Kabelfarbe | Klemme |
|
|||
|
1 2 3 4 5 6 7
|
Braun / Blau Schw. / Weiß / Grün Schwarz / Weiß Grau / Schwarz Grau Grau / Rot Schwarz / Grün
|
3/31 ( Hupe) 49 A 58 B 58 L Blinker Rechts 58 R Blinker Links
|
||||

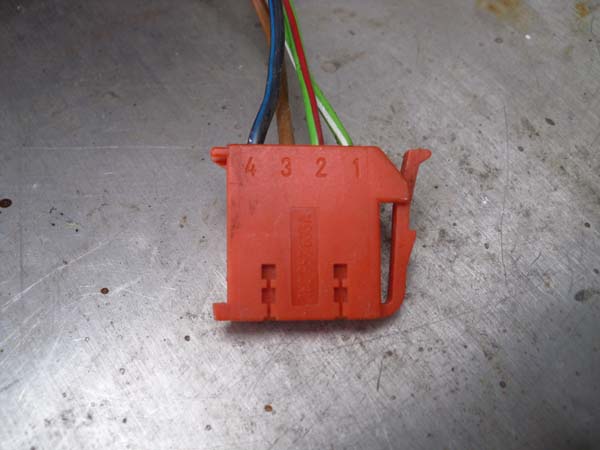

| Lenkstockschalter, Stecker für Wisch- Wasch Intervallrelais Im Schalttafelleitungsstrang | ||||||
| Kammer | Kabelfarbe | Klemme |
|
|||
|
1 2 3 4
|
Grün / Weiß Grün / Rot Braun Schwarz / Blau
|
53 C Tip-Wisch an Intervallrelais 31 15 A
|
||||

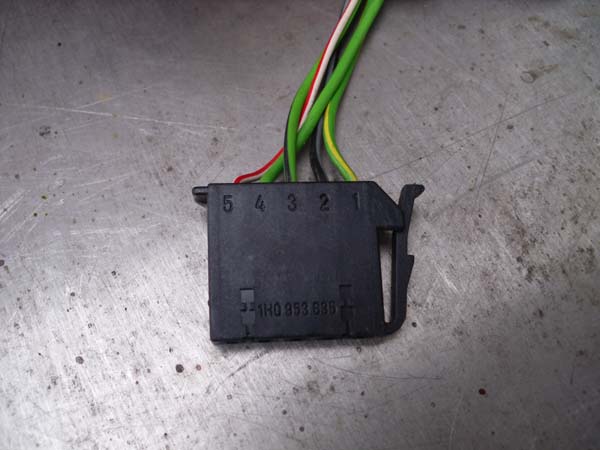

| Lenkstockschalter, Stecker für Scheibenwischer | Im Schalttafelleitungsstrang | |||||
| Kammer | Kabelfarbe | Klemme |
|
|||
|
1 2 3 4 5
|
Grün / Gelb Schwarz / Grau Grün / Schwarz Grün Weiß / Rot
|
53 B 53 A 53 53 E 4/3 Intervallrelais
|
||||

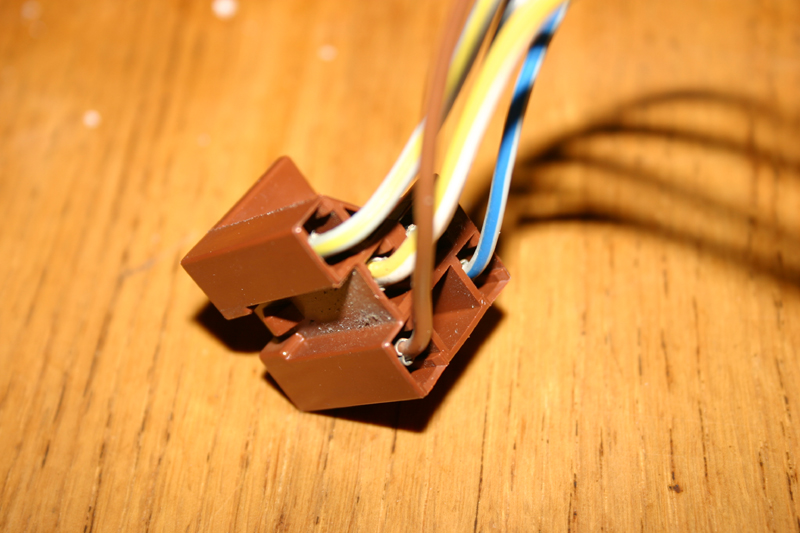

| Nebellampenschalter, Steckergehäuse (braun) | Im Zusatzleitungsstrang Schalttafel | |||||
| Kammer | Kabelfarbe | Klemme | ||||
|
1 2 3 4 5 |
Braun Grau / Blau Weiß / Gelb Grau / Weiß Grau / Gelb |
31/ Masse 58 B Instrument. - Bel. Nebellampen vorn Nebelschlussleuchte von Zentralelektrik |
 |
|||
|

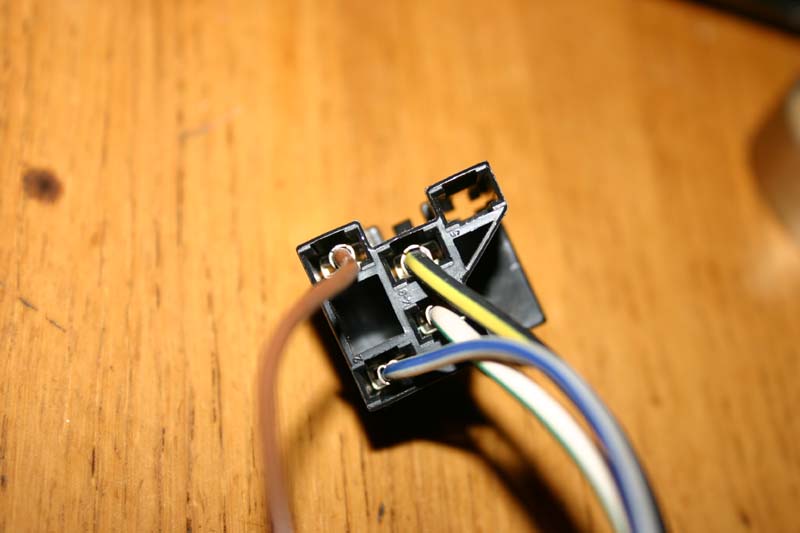

Heckscheibenheizung Steckergehäuse (schwarz) |
Im Zusatzleitungsstrang Schalttafel | |||||
| Kammer | Kabelfarbe | Klemme | ||||
|
1 2 3 4 |
Braun Grau / Blau Schwarz / Gelb Weiß / Grün |
31 / Masse 58 B Instrument. - Bel. X Kontakt zur Heckscheibe |
 |
|||

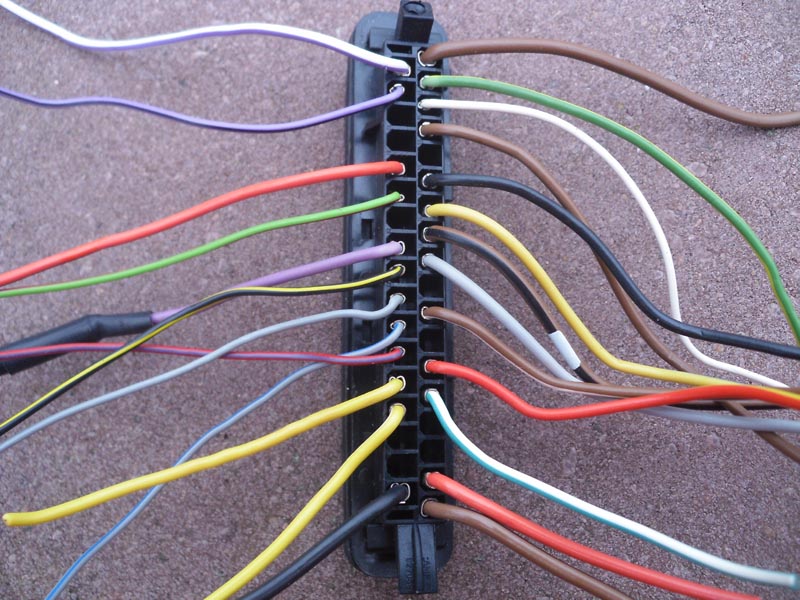

| Stecker Motorsteuergerät | Im Motorleitungsstrang | |||||
| Kammer | Links / Kabelfarbe | Rechts / Kabelfarbe | ||||
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
Weiß / Lila Lila / Schwarz Frei Frei Rot / Schwarz Grün / Rot Frei Lila Schwarz / Gelb Grau Grau / Blau Rot / Blau Gelb Gelb / Weiß Frei Frei Schwarz |
Braun Grün / Gelb Weiß Braun / Blau Frei Schwarz / Blau Gelb / Blau Braun / Schwarz Grau / Grün F Braun / Weiß Frei Rot / Weiß Grün / Weiß Frei Frei Rot Braun / Schwarz |
 |
|||
|

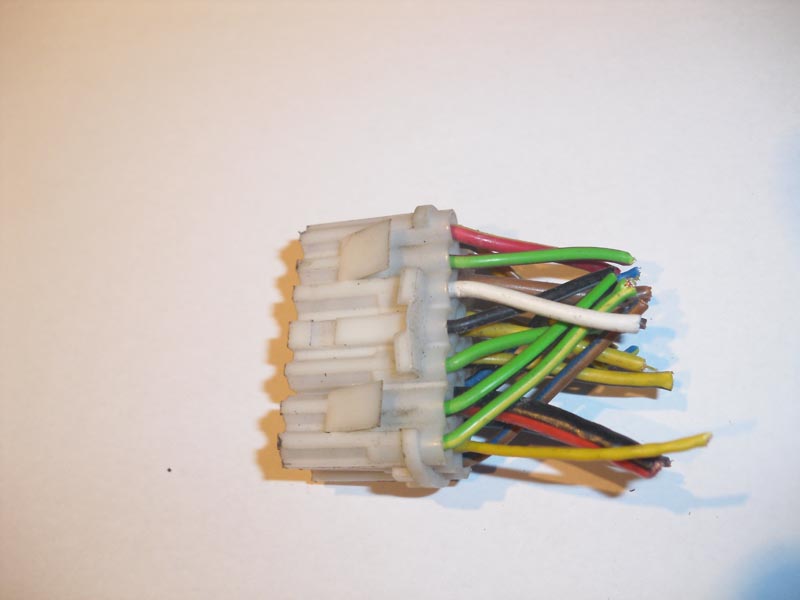

20er Stecker an ZE / Weiß |

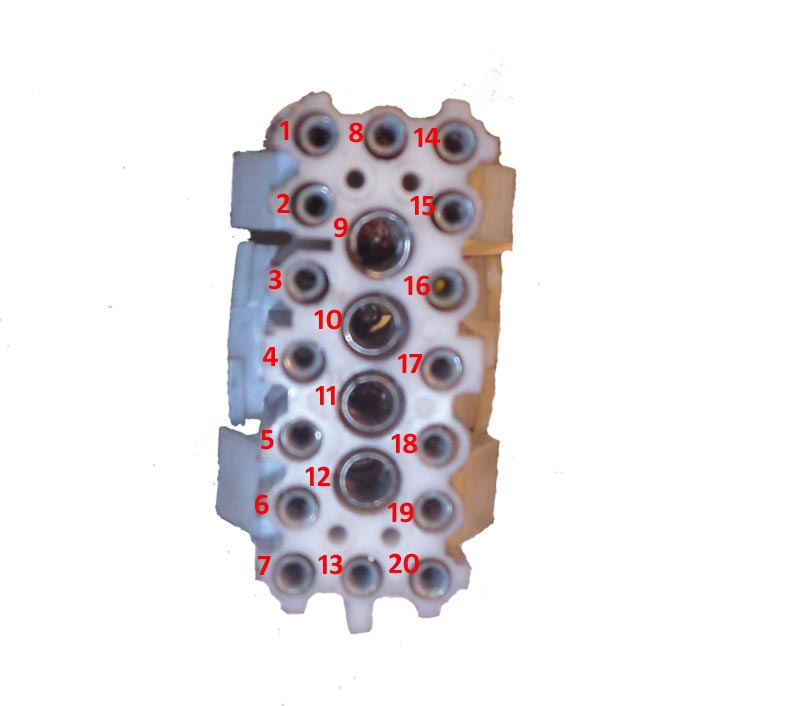

Im Scheinwerferleitungsstrang | |||||
| Kammer | Kabelfarbe | Klemme | ||||
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
Grün / Gelb Grün / Schwarz Grün Schwarz / Grau Weiß Grün / Rot Rot / Gelb Gelb Rot / Schwarz Gelb / Schwarz Gelb Braun Braun / Gelb Braun / Blau Blau Blau / Schwarz Blau / Gelb Gelb / Weiß Braun Gelb / Schwarz |
|
||||
|
|
||||||
